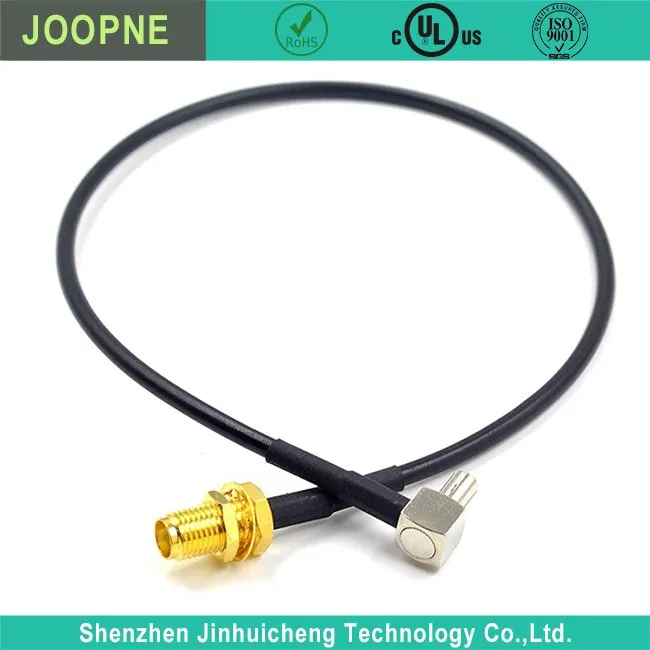

Ομοαξονικό καλώδιο RF

Τα ομοαξονικά καλώδια RF (Radio Frequency) είναι ένας τύπος καλωδίου ειδικά σχεδιασμένος για τη μετάδοση ηλεκτρικών σημάτων υψηλής συχνότητας, που χρησιμοποιούνται συνήθως σε διάφορες εφαρμογές που περιλαμβάνουν ραδιοεπικοινωνίες, τηλεπικοινωνίες, τηλεόραση και δικτύωση.

Κατασκευή:

Εσωτερικός αγωγός: Ένα συμπαγές ή συρματόσχοινο σύρμα που διατρέχει το κέντρο, συνήθως κατασκευασμένο από χαλκό ή αλουμίνιο, που μεταφέρει το ηλεκτρικό σήμα.

Διηλεκτρική μόνωση: Περιβάλλει τον εσωτερικό αγωγό ένα μονωτικό υλικό (όπως αφρός ή πολυαιθυλένιο) που διατηρεί τη θέση του αγωγού και τα ηλεκτρικά χαρακτηριστικά του.

Εξωτερικός αγωγός/Θωράκιση: Ένα μεταλλικό στρώμα (συνήθως κατασκευασμένο από πλεκτό ή φύλλο ασπίδας) που περιβάλλει το διηλεκτρικό, παρέχοντας προστασία από ηλεκτρομαγνητικές παρεμβολές (EMI) και διατηρώντας την ακεραιότητα του σήματος.

Εξωτερικό μπουφάν: Ένα εξωτερικό προστατευτικό στρώμα κατασκευασμένο από υλικά όπως PVC, PE ή άλλα υλικά που προστατεύουν το καλώδιο από φυσικές βλάβες και περιβαλλοντικούς παράγοντες.

Αντίσταση:

Τα ομοαξονικά καλώδια ραδιοσυχνοτήτων έχουν συνήθως μια συγκεκριμένη χαρακτηριστική σύνθετη αντίσταση (συνήθως 50 ή 75 ohms). Η αντιστοίχιση της σύνθετης αντίστασης του καλωδίου με τις συσκευές στις οποίες συνδέεται είναι ζωτικής σημασίας για την ακεραιότητα του σήματος.

Τύποι και πρότυπα:

Υπάρχουν διάφοροι τύποι ομοαξονικών καλωδίων RF, συμπεριλαμβανομένων των RG6, RG58, RG59, RG174, RG213, LMR, κ.λπ. Κάθε τύπος ποικίλλει ως προς την αντίσταση, το μέγεθος και τη χρήση, κατάλληλο για διαφορετικές εφαρμογές και συχνότητες.

Μπορεί να ισχύουν διαφορετικά πρότυπα, ανάλογα με τη συγκεκριμένη περίπτωση χρήσης ή τις απαιτήσεις του κλάδου.

Συνδέσεις:

Τα ομοαξονικά καλώδια RF χρησιμοποιούν συνδέσμους σε κάθε άκρο για διασύνδεση με συσκευές. Οι συνήθεις τύποι υποδοχών περιλαμβάνουν BNC, SMA, N-type, TNC, F-type και άλλους, οι οποίοι επιλέγονται με βάση την εφαρμογή και τον εξοπλισμό που συνδέεται.

Εύρος συχνότητας:

Τα ομοαξονικά καλώδια RF έχουν σχεδιαστεί για να μεταδίδουν σήματα εντός συγκεκριμένων περιοχών συχνοτήτων, οι οποίες μπορεί να ποικίλλουν ανάλογα με τον τύπο και την εφαρμογή του καλωδίου. Χρησιμοποιούνται συνήθως σε συχνότητες που κυμαίνονται από πολλά megahertz (MHz) έως gigahertz (GHz).

Εφαρμογές:

Χρησιμοποιείται ευρέως σε τηλεπικοινωνίες, δορυφορικές επικοινωνίες, καλωδιακή τηλεόραση, συστήματα Wi-Fi, ραδιοφωνικά συστήματα, ραντάρ, όργανα και άλλες εφαρμογές μετάδοσης σήματος υψηλής συχνότητας.

Απώλεια και εξασθένηση:

Τα ομοαξονικά καλώδια RF έχουν εγγενή απώλεια σήματος (εξασθένηση) σε απόσταση. Η ποιότητα, το μήκος και η συχνότητα του καλωδίου επηρεάζουν τον βαθμό απώλειας σήματος.

Η επιλογή του κατάλληλου ομοαξονικού καλωδίου ραδιοσυχνοτήτων περιλαμβάνει την εξέταση παραγόντων όπως το επιθυμητό εύρος συχνοτήτων, οι απαιτήσεις σύνθετης αντίστασης, οι περιβαλλοντικές συνθήκες και η συμβατότητα με συσκευές. Η κατανόηση των προδιαγραφών του καλωδίου και των απαιτήσεων της εφαρμογής είναι ζωτικής σημασίας για τη διασφάλιση αξιόπιστης μετάδοσης σήματος και την ελαχιστοποίηση των παρεμβολών. Αυτά τα καλώδια διατίθενται από προμηθευτές ηλεκτρονικών ειδών, εξειδικευμένους λιανοπωλητές και διανομείς που ειδικεύονται σε εξαρτήματα και εξοπλισμό ραδιοσυχνοτήτων.

Το καλώδιο διατίθεται σε πολλά διαφορετικά μεγέθη για να σας βοηθήσει να αποκτήσετε το μήκος που χρειάζεστε. Τα καλώδια είναι διαθέσιμα σε διαφορετικά μήκη όπως {{0}}.3m, 0.9m, 1.8m, 3m, 3.6m, 4.6m και 7.6m ή άλλα ανάλογα με το αίτημά σας.
